Pose ventouse

Si et seulement si le poêle à granulés à installer est certifié étanche, il est possible de réaliser une pose avec une sortie horizontale (pose dite « ventouse »).

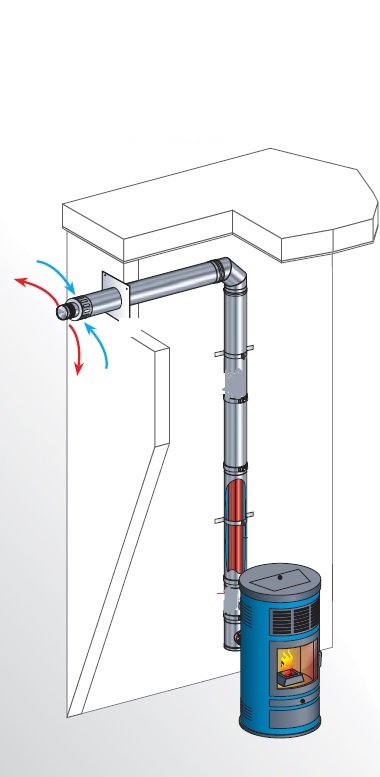

Dans cette configuration spécifique, le terminal horizontal de sortie doit se trouver à une hauteur minimum de 2m par rapport au sol extérieur fini et le conduit intérieur doit avoir une hauteur minimum d’1,5m. (schéma)

D'autres contraintes sont imposées pour la distance entre le terminal de sortie et les différents ouvrants.

Ce type de pose n'est pas autorisé pour les maisons neuves (ou de moins de 2 ans)


En partant de la buse de raccordement à l’arrière de votre poêle à granulés :


♦ 1 adaptateur
♦ 1 Té de raccordement concentrique avec tampon
♦ 1 élément de prise d’air
♦ 1 flexible amenée d’air frais
♦ 1 élément droit concentrique 1m
♦ 1 élément droit concentrique 50cm
♦ 1 élément concentrique télescopique (ou réglable)
♦ 1 coude à 90°
♦ 1 terminal horizontal télescopique




Option : raccordement direct de l’arrivée d’air à l’extérieur sans utiliser d’élément de prise d’air. Dans ce cas, remplacer l’élément de prise d’air par un élément droit de 25cm.

PACK A COMMANDER FUMISTERIE POUJOULAT GAMME PGI : PACK 24
PACK A COMMANDER FUMISTERIE TEN GAMME BIOTEN : PACK 25

Inconvénient : nécessite un deuxième trou dans le mur
Avantage : permet d’éviter que les poussières de combustion, qui sortent par la partie centrale du conduit concentrique, ne rentrent par l’enveloppe extérieure prévue pour amener l’air comburant dans le poêle (en fonction de l’orientation des vents)


Définition poêle étanche : on appelle poêle étanche un poêle qui ne consomme pas l’air ambiant à l’intérieur de l’habitation pour sa combustion.
Ce poêle doit également avoir une enveloppe extérieure étanche (fuites d’air réduites au maximum).

Ces poêles n’ont d’intérêt que si l’ensemble de l’installation est elle-même totalement étanche (arrivée d’air, conduit de fumées).

Les poêles étanches installés de façon étanche sont particulièrement indiqués dans les maisons BBC.
